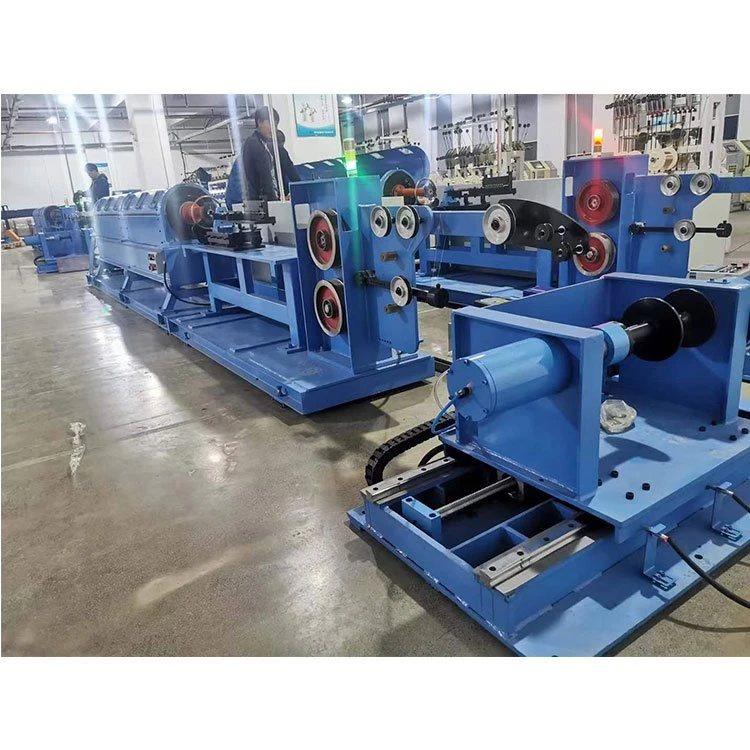

165/6 Orizontal Pipe Stranding Machine

Numărul de ordine

Denumirea echipamentului achiziționat

Dimensiuni generale

model

Numărul de

Greutatea

1

Twister tub de mare viteză

Latime 1000* inaltime 1300* lungime 6800

6/165

2200KG

Compoziția echipamentului

1, echipamentul este compus din Linia Centrală, butoi, formare, tracțiune, linie de retragere, parte de comandă electrică;

Proiect

Numărul de ordine

Structura echipamentului

Cerințele de funcționare și parametrii dispozitivului

notă

Baza aceasta
poate de lucru și ginseng
Numărul

1

Diametrul firului înainte de răsucire (mm)

0.1 ~ 0.30

2

Diametru după răsucire (mm)

0.3 ~ 1.5

3

Gama de răsuciri (mm)

1 ~ 50

4

Viteza echipamentului (R.P.M.)

Viteza maximă 3000 RPM, viteza de lucru 2800 RPM, reglarea vitezei echipamentului poate fi setată parola (controlul funcției PLC)

5

Direcția de funcționare a echipamentelor

Cu care se confruntă dispozitivul, firul este pe partea dreaptă

6

Direcția de răsucire a sistemului

S /Z

7

Modul de filetare a tubului

Filetarea

8

Gama de rezistență a sârmei de oțel (Mpa)

600 ~ 2800

9

Opriți-vă atunci când se atinge lungimea contorului pre-proiectat

Contorul de măsurare adoptă oprirea automată PLC la măsurarea contorului, precizia contorului ≤ 1,5%.

10

Echipamentul trebuie să se oprească automat atunci când linia ruptă este detectată în zona corpului cilindrului și presiunea matriței

Echipamentul are dispozitiv de alarmă de oprire a deconectării.

11

Iluminatul cu LED-uri este instalat în interiorul capacului de siguranță

Pentru lămpile și felinarele rezistente la șocuri, trebuie prevăzută o protecție de siguranță la suprafață pentru a evita coliziunea altor obiecte și a sârmei de oțel

12

scut

Fiecare roată I corespunde unei ferestre de observație. Fereastra vizibilă este realizată din sticlă dură, iar capacul de siguranță este deschis flexibil în sus și în jos cu țeavă de oțel fără sudură. Mașina poate fi oprită imediat dacă este deschisă ≤150mm. Atunci când capacul de siguranță este deschis și nu este blocat, platforma poate fi mutată doar, dar nu poate fi pornită în mod normal. Zgomotul maxim este de 82dB testat la o distanță de 1000 mm de capacul de protecție

Așezați firul central

Tipul de hrănire

non-rotative

I roata sistem de jacking

Există tip arbore, rulment de sprijin linie de tensiune mecanică constantă.

Sistemul de amortizare

Utilizați reglarea specială a șurubului cu arc de frânghie rezistent la uzură

Gama de diametre a roții I de eliberare (mm)

165 (În conformitate cu cerințele cererii privind roata I)

În interiorul cilindrului, roata de lucru stabilește linia

13

I roata sistem de jacking

Există tip arbore, rulment de sprijin mecanice de descărcare de gestiune constantă de tensiune, fluctuația de tensiune este mai mică de 1N, gama de tensiune 1 ~ 15N.

14

Sistemul de amortizare

Utilizați reglarea specială a șurubului cu arc de frânghie rezistent la uzură

15

Gama de diametre a roții I de eliberare (mm)

165 (În conformitate cu cerințele cererii privind roata I)

Partea cilindrului

16

Numărul de roți I din fiecare cilindru

6 * 1 secțiune = 6

17

Tipul de sistem de sârmă pe cilindru

Instalați roata de ghidare la fiecare curbă pentru a trece linia și asigurați-vă că firul de oțel nu alunecă atunci când așezați linia.

18

Diametrul interior al duzei de carbură de tungsten pentru rutarea firelor exterioare

Duza de filetare este realizata din material YG8 din aliaj dur, cu un diametru interior de 5mm. Este fixat prin strângerea șurubului și adezivul pentru a asigura fixarea fiabilă.

19

Ieșirea din sârmă Unghiul tăvii de sârmă

Unghiul maxim de la duza de sârmă din centrul plăcii de flori până la duza de sârmă de la peretele butoiului nu trebuie să depășească 30°. Unghiul maxim al celor două linii rupte de la ieșirea de sârmă a primului butoi până la intrarea de sârmă a ultimului butoi nu trebuie să depășească 25°. Unghiul maxim al liniilor rupte de la duza de ieșire a firului celui de-al doilea butoi până la ieșirea de sârmă a discului de despărțire nu trebuie să depășească 25°. Matrița specială din aliaj trebuie instalată la ieșire sau îndoire pentru a se asigura că firul de oțel nu alunecă din matrița de aliaj.

20

Rulment de susținere a cilindrului

Rulment mare

Marca NSK

21

Cilindru de sprijin lubrifiere rulmenți mari

Unsoare lubrifiată, fiecare rulment este instalat pe scaunul portantului, temperatura de funcționare ≤75 °C

22

Structura scaunului rulmentului

Fier ductil. (QT - 400)

23

Grosimea peretelui (mm)

Nu mai puțin de 9mm

24

Sistem dinamic al sistemului cilindrului

Oprirea și oprirea de urgență se disting. Oprirea normală trebuie oprită după decelerație, care poate fi realizată prin frânarea consumului de energie și prin alte metode. Timpul normal de oprire a frânării este mai mic de 20 de secunde, iar oprirea de urgență trebuie finalizată în 10 secunde. Plăcuțele de frână sunt ușor de înlocuit după uzură.

25

Cadru tavă de sârmă I-blocare roată

Cadrul tăvii de sârmă este echipat cu rulment de arbore pentru a susține așezarea tensiunii constante verticale și reglarea automată a dispozitivului de stabilire a tensiunii pentru a se asigura că fiecare fir de oțel și fir de stabilire în mod uniform. Reglarea șurubului de tensiune de amortizare pentru funcționarea mâinii drepte. Fiecare tavă de sârmă poate satisface nevoile de producție ale roții I ø 165.

26

I modul de rulment roată

Cabluri de sprijin orizontal

27

Am amortizor roata în tava de sârmă

Reglarea automată a dispozitivului de tensiune a firului, se asigură că fiecare fir de oțel, linie uniformă de toron. Am roata pe linie, curea de amortizare instalat un arc, amortizarea tensiunii șurub de ajustare pentru funcționarea mâna dreaptă.

28

Dispozitiv de detectare a liniei rupte

Linie de alarmă de întrerupere, control al programului PLC.

29

Design paralel al cilindrilor

Corpul butoiului este o linie externă de filetare, asigurați-vă că firul de oțel de la ieșirea corpului cilindrului până la gura de închidere a matriței de presă este uniform și nu există un fenomen de îndoire transversală, iar unghiul maxim de pliere dintre gura de ieșire a corpului cilindrului și gura de ieșire a plăcii de sârmă nu trebuie să depășească 25°.

30

Baza gazdă

Secțiunea oțel + oțel + beton

31

Cutie de acționare ax

Unitate spindless

În zona formei
Domeniul

32

Distribuția orificiului tăvii de sârmă

Set de 6 găuri. Duza de filetare pe fiecare set de tavă de sârmă este fabricată din aliaj dur material YG6X, diametrul interior al duzei de filetare este de 5 mm, iar metoda de fixare a adezivului este adoptată pentru a asigura fixarea fiabilă.

33

Aparatură de pre deformare

Instalarea baionetei este rezervată și personalizată în funcție de specificațiile structurii produsului

34

Unghiul de închidere al matriței de presare

25 ° sau mai puțin

35

Structura suportului matriței liniei de presă

Arcul de presiune reglează presiunea

36

Apăsarea dimensiunii matriței

60 * 40 * (20 + 20) LUNGIME * lățime * înălțime (înălțime: dimensiune 40 după două piese sunt închise)

Poate fi personalizat

37

Mucegai de bază mobil

Linia de presare cadru matriță adoptă șină de ghidare canelură coada de rândunică pentru a regla și de a muta flexibil

38

După deformator

Personalizați în funcție de specificațiile structurii produsului

Menținerea roții de plumb

39

Tracţiune

Sincronizarea controlului electric

40

Diametrul roții de tracțiune mm

159 * 2 ¢

41

Canelură tip roată de tracțiune/tip plan

Canelură U

42

Sistem de susținere a roților de tracțiune

Suport pentru rulmenți

43

Numărul de sloturi/diametrul fantei

Articolul 8 - 9 / R3mm

44

Duritatea slotului

Material roată de tracțiune GCr15, duritate ≥HRC58-60o

45

Realizarea transformării distanței de răsucire

PLC turație infinit variabilă

46

Dispozitivul contorului

Un capăt al roții de tracțiune este aproape de contorul de comutare

47

Dispozitiv de contor electronic

Plc contor electronic, afișaj pe ecranul de afișare

48

Drumul de rulare

Roți de tracțiune simple active și duble

Linie de rând închisă

49

Cablu panglică

Servomotor de control

50

Modul de deplasare a rândului

Linie cu șurub cu bile, inversare de control PLC

51

Roată de reglare verticală/orizontală

Rola are canelură R, oțel rulment

52

Suport în linie închisă

Recepția i-wheel adoptă tipul mecanic pneumatic de top

53

Tensiune de preluare

Atârnă tuo tija leagăn tensiune constantă linie de retragere.

54

Diametrul dimensiunii roții I de recepție (mm)

Clientul pentru a oferi

Conduceți dinamic
Departamentul de sistem / energie electrică
controla

55

transmisie

Nu există

56

Driverul gazdă

Motorul conduce cilindrul să se rotească

57

Motor principal

Motor de frecvență variabilă (5,5 KW)

58

Tracţiune

Servomotor

59

Motor de preluare

Motor de conversie a frecvenței

60

Controlul principal al turației motorului

Invertorul

61

Control electric complet al mașinii

Controlul programului PLC

62

arăta

Ecran tactil
