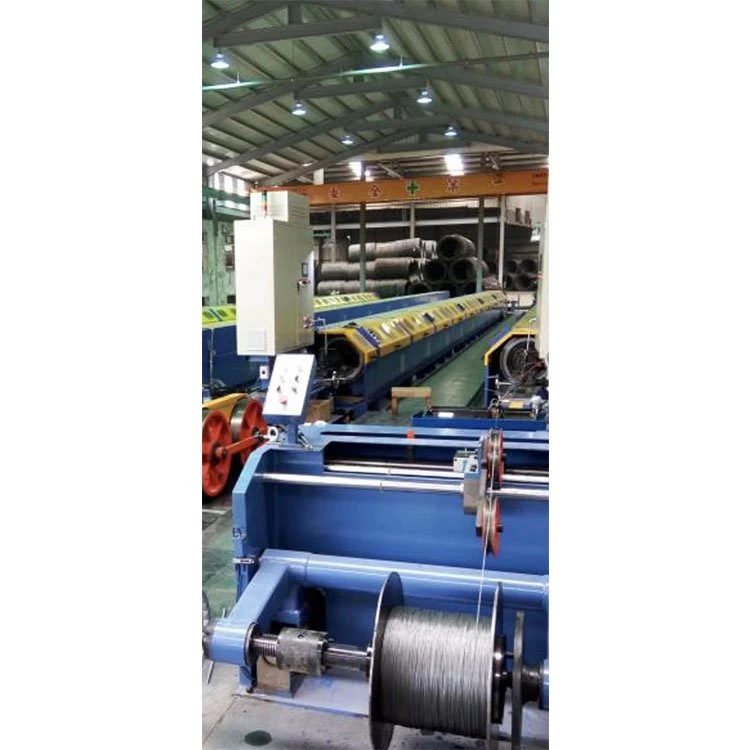

250/6 Mașină de curățat țevi orizontale

Numărul de serie

Numele echipamentului achiziționat

Dimensiunile per total

Model

Numarul

Greutatea lui

1

Răucitor de tuburi de mare viteză

Latime 1000* inaltime 1300* lungime 8800

6/250

3200KG

Compoziția echipamentului

1, echipamentul este compus din linie centrală, butoi, formare, tracțiune, linie de retragere, parte de control electric;

Proiect

Numărul de serie

Structura echipamentului

Cerințe de funcționare și parametri ai dispozitivului

Notă

Baza acestui lucru poate și ginseng Numărul

1

Diametrul firului înainte de răsucire (mm)

0.8 ~ 1.8

2

Diametru după răsucire (mm)

2.5 ~ 4

3

Interval de răsucire (mm)

1-80

4

Viteza echipamentului (RPM)

Viteza maximă 2000 RPM, viteza de lucru 1800 RPM, reglarea vitezei echipamentului poate fi setată prin parolă (controlul funcției PLC)

5

Direcția de operare a echipamentului

Cu fața către dispozitiv, firul este pe partea dreaptă

6

Răsuciți direcția sistemului

S/Z

7

Mod de filetare a tubului

Filetarea

8

Gama de rezistență a sârmei de oțel (Mpa)

600 ~ 2800

9

Opriți-vă când este atinsă lungimea de metru prestabilită

Contorul de măsurare adoptă oprirea automată PLC la contorul de măsurare, precizia contorului Mai mică sau egală cu 1,5 la sută.

10

Echipamentul ar trebui să se oprească automat atunci când linia întreruptă este detectată în zona corpului cilindrului și a matriței de presare

Echipamentul are dispozitiv de alarmă de oprire a deconectarii.

11

Iluminarea LED este instalată în interiorul capacului de siguranță

Pentru lămpile și felinarele rezistente la șocuri, pe suprafață ar trebui să se asigure protecție de siguranță pentru a evita ciocnirea altor obiecte și a sârmei de oțel

12

scut

Fiecare roată I corespunde unei ferestre de observare. Fereastra vizibilă este realizată din sticlă securizată, iar capacul de siguranță este deschis flexibil în sus și în jos cu o țeavă de oțel fără sudură. Mașina poate fi oprită imediat dacă este deschisă Mai puțin sau egală cu 150 mm. Când capacul de siguranță este deschis și nu este blocat, platforma poate fi doar mișcată, dar nu poate fi pornită normal. Zgomotul maxim este de 82 dB testat la o distanță de 1000 mm de capacul de protecție

Întindeți firul central

Tipul de hrănire

nerotitoare

Sistem de cric cu roți

Există tip de arbore, suport de rulment, linie mecanică de tensiune constantă.

Sistemul de amortizare

Utilizați o reglare specială cu șuruburi cu arc de frânghie rezistentă la uzură

Gama de diametre a roții I de eliberare (mm)

250 (conform cerințelor privind roata I ale solicitantului)

În interiorul cilindrului, roata de lucru așează linia

13

Sistem de cric cu roți

Există tip de arbore, suport de rulment, descărcare mecanică constantă a tensiunii, fluctuația tensiunii este mai mică de 3N, interval de tensiune de 30 ~ 80N.

14

Sistemul de amortizare

Utilizați o reglare specială cu șuruburi cu arc de frânghie rezistentă la uzură

15

Gama de diametre a roții I de eliberare (mm)

250 (conform cerințelor privind roata I ale solicitantului)

Piesa de cilindru

16

Numărul de roți I din fiecare cilindru

6 *1 secțiune =6

17

Tip de sistem de fire pe cilindru

Instalați roata de ghidare la fiecare îndoire pentru a trece linia și asigurați-vă că firul de oțel nu alunecă atunci când așezați linia.

18

Diametrul interior al duzei din carbură de tungsten pentru dirijarea exterioară a firelor

Duza de filetare este realizată din material YG8 din aliaj dur, cu un diametru interior de 8 mm. Se fixează prin strângere cu șuruburi și lipici pentru a asigura o fixare fiabilă.

19

Ieșirea firului Unghiul tavii de sârmă

Unghiul maxim de la duza de sârmă din centrul plăcii de flori la duza de sârmă de la peretele butoiului nu trebuie să depășească 30 de grade. Unghiul maxim al celor două linii întrerupte de la ieșirea firului din primul butoi până la intrarea firului din ultimul butoi nu trebuie să depășească 25 de grade. Unghiul maxim al liniilor întrerupte de la duza de ieșire a sârmei a celui de-al doilea butoi până la ieșirea de sârmă a discului de separare nu trebuie să depășească 25 de grade. Matrița din aliaj special trebuie instalată la ieșire sau îndoit pentru a se asigura că sârma de oțel nu alunecă de pe matrița din aliaj.

20

Rulment suport cilindr

Rulment mare

Marca NSK

21

Suport cilindr lubrifiere rulmenți mari

Lubrificat cu grăsime, fiecare rulment este instalat pe scaunul rulmentului, temperatură de funcționare mai mică sau egală cu 75 de grade

22

Structura scaunului rulmentului

Fontă ductilă.(QT - 400)

23

Grosimea peretelui (mm)

Nu mai puțin de 12 mm

24

Sistem de cilindri Sistem dinamic

Se disting oprirea și oprirea de urgență. Oprirea normală ar trebui oprită după decelerare, care poate fi realizată prin frânare cu consum de energie și alte metode. Timpul normal de frânare pentru oprire este mai mic de 20 de secunde, iar oprirea de urgență trebuie finalizată în 10 secunde. Plăcuțele de frână se înlocuiesc ușor după uzură.

25

Cadru tavă de sârmă Blocare roți I

Cadrul tăvii de sârmă este echipat cu rulment de arbore pentru a susține așezarea verticală a tensiunii constante și dispozitiv de reglare automată a tensiunii pentru a se asigura că fiecare sârmă de oțel și toron se așează uniform. Reglarea șurubului de tensiune de amortizare pentru operare cu mâna dreaptă. Fiecare tavă de sârmă poate satisface nevoile de producție ale roții I ø 250.

26

I modul rulment de roată

Cablaj de sprijin orizontal

27

Am amortizarea roților în tavă de sârmă

Reglarea automată a dispozitivului de tensiune sârmă, asigurați-vă că fiecare sârmă de oțel, toroane linie uniformă.I roată pe linie, centura de amortizare instalat un arc, reglarea șurubului de tensiune de amortizare pentru funcționarea cu mâna dreaptă.

28

Dispozitiv de detectare a liniilor întrerupte

Alarma de întrerupere, control program PLC.

29

Design cilindric paralel

Corpul cilindrului este o linie externă de filetare, asigurați-vă că sârma de oțel de la ieșirea corpului cilindrului până la gura de închidere a matriței de presă este uniformă și nu există niciun fenomen de îndoire transversală și unghiul maxim de pliere între gura de ieșire a cilindrului. corpul butoiului și gura de ieșire a plăcii de sârmă nu trebuie să depășească 25 de grade.

30

Baza gazdă

Sectiune otel plus otel plus beton

31

Cutie de antrenare a arborelui

Acționare fără ax

În zona de formă
Domeniul

32

Distribuția găurilor a tăvii de sârmă

Set 6 gauri. Fiecare set de guri de sârmă este realizat din material YG6X din aliaj dur, cu un diametru interior de 8 mm și fixat cu lipici pentru a asigura o fixare fiabilă.

33

Aparat de pre deformare

Instalarea baionetei este rezervată și personalizată conform specificațiilor structurii produsului

34

Unghiul de închidere al matriței de presare

25 de grade sau mai puțin

35

Structura suportului matriței liniei de presare

Arcul de presiune reglează presiunea

36

Dimensiunea matriței de presare

100*50*(25 plus 25) L * L * H (înălțime: mărimea 50 după ce două piese sunt închise)

Poate fi personalizat

37

Baza matriță mobilă

Cadrul matriței de presare în linie adoptă șină de ghidare cu canelura în coadă de rândunică pentru a regla și a se mișca flexibil

38

După deformator

Personalizați în funcție de specificațiile structurii produsului

Ținând roata de plumb

39

tracţiune

Sincronizarea controlului electric

40

Diametrul roții de tracțiune mm

460 * 2 ￠

41

Tip roată de tracțiune tip canelură/plan

U groove

42

Sistem de susținere a roților de tracțiune

Suport de rulment

43

Numărul de fante/Diametrul fantei

Articolul 8 până la 9 / R3mm

44

Duritatea slotului

Materialul roții de tracțiune GCr15, duritate Mai mare sau egală cu HRC58-60o

45

Realizarea transformării distanței de răsucire

Viteza PLC variabilă la infinit

46

Dispozitivul contor

Un capăt al roții de tracțiune este aproape de contorul comutatorului

47

Dispozitiv de contor electronic

Contor electronic PLC, afișat pe ecranul de afișare

48

Conduceți drumul

Roți cu tracțiune simplă și dublă

Linie de rând închisă

49

Cablu panglică

Control servomotoare

50

Mod de mutare a rândurilor

Linie cu șurub cu bile, inversare control PLC

51

Roata de reglare verticala/orizontala

Rola are canelura R, rulment din oțel

52

Suport de linie închisă

I-wheel de primire adoptă tipul superior mecanic pneumatic

53

Tensiune de preluare

Ambreiaj cu pulbere magnetică cu tensiune constantă retractabilă.

54

Dimensiunea diametrului roții I primitoare (mm)

Clientul să furnizeze

Conduceți dinamic
Departamentul sistem / control energie electrică

55

transmisie

Nu este

56

Șoferul gazdă

Motorul antrenează cilindrul să se rotească

57

Motorul principal

Motor cu frecvență variabilă (11KW)

58

tracţiune

Motor de conversie de frecventa

59

Motor de preluare

Motor de conversie de frecventa

60

Controlul turației motorului principal

Invertorul

61

Control electric complet al mașinii

Controlul programului PLC

62

afişa

Ecran tactil
