În calitate de furnizor de încredere al mașinii de curățat țevi orizontale 100/3, înțeleg importanța asigurării unei alinieri adecvate pentru aceste mașini. Alinierea corectă este crucială pentru calitatea produsului final, eficiența procesului de șuruburi și durabilitatea pe termen lung a mașinii în sine. În această postare pe blog, voi explica în detaliu cum să verificați alinierea mașinii de curățat țevi orizontale 100/3.
Înțelegerea elementelor de bază ale alinierii
Înainte de a vă scufunda în procesul de inspecție, este esențial să înțelegeți ce înseamnă alinierea în contextul mașinii de înșurubare a țevilor orizontale 100/3. Alinierea se referă la poziționarea precisă a diferitelor componente ale mașinii, cum ar fi suporturile de plată, cușca de eșuare, mecanismul de preluare și elementele de ghidare. Atunci când aceste componente sunt aliniate corect, firele pot fi împletite uniform și fără a solicita suprasolicitarea pieselor mașinii.
Pregătiri de pre-inspecție
- Oprire: În primul rând, asigurați-vă că aparatul este complet oprit. Aceasta este o măsură de siguranță pentru a preveni orice pornire accidentală în timpul inspecției, care ar putea duce la vătămări grave.
- Curățați mașina: Îndepărtați resturile, praful sau resturile operațiunilor anterioare de eșuare din mașină. Acest pas nu numai că facilitează accesul și examinarea componentelor, dar și protejează mașina de uzura suplimentară în timpul verificării alinierii.
- Adună instrumente: Veți avea nevoie de instrumente de măsurare de bază, cum ar fi o linie dreaptă, un indicator cu cadran, un șubler și un instrument de aliniere cu laser, dacă este disponibil. Aceste instrumente vă vor ajuta să evaluați cu precizie alinierea diferitelor părți ale mașinii.
Verificarea alinierii standurilor de plată - off
- Alinierea verticală: Folosiți o linie dreaptă și o nivelă cu bulă de aer pentru a verifica alinierea verticală a suporturilor de plată. Așezați reglajul de-a lungul lateralului suportului și nivelul cu bulă de aer deasupra. Standul trebuie să fie perfect vertical; orice abatere poate provoca o tensiune neuniformă a firelor în timpul procesului de eșuare.
- Spațiere orizontală: Măsurați distanța orizontală dintre mai multe suporturi de plată folosind un șubler. Asigurați-vă că distanța este consecventă așa cum este specificat în manualul mașinii. Spațierea incorectă poate duce la încurcarea sârmei și la înșurubarea inconsecventă.
- Alinierea înălțimii: Verificați dacă toate standurile de plată sunt la aceeași înălțime. Acest lucru se poate face folosind un instrument de aliniere cu laser sau o bandă de măsurare simplă. Înălțimea neuniformă poate duce la tragerea firelor în unghiuri diferite, afectând calitatea produsului torsionat.
Inspectarea alinierii cuștii de eșuare
- Alinierea rotațională: Cușca de eșuare trebuie să se rotească ușor și să fie centrată în interiorul mașinii. Utilizați un cadran indicator pentru a măsura orice excentricitate sau excentricitate în rotație. Montați indicatorul cadran pe o suprafață stabilă în apropierea cuștii și atingeți sonda de suprafața exterioară a cuștii. Pe măsură ce cușca se rotește, indicatorul cadran ar trebui să prezinte variații minime. Dacă există o epuizare semnificativă, poate indica o aliniere greșită sau uzură a lagărelor cuștii.
- Alinierea axială: Verificați alinierea axială a coliviei prin măsurarea distanței dintre colivie și componentele adiacente în mai multe puncte de-a lungul lungimii sale. O distanță constantă indică o aliniere axială corectă. Orice abatere poate face ca firele să fie eșuate la un pas sau un unghi incorect.
Verificarea alinierii mecanismului de preluare
- Paralelism: Mecanismul de preluare trebuie să fie paralel cu cușca de eșuare. Utilizați o linie dreaptă pentru a verifica paralelismul dintre cele două. Așezați liniuța peste partea superioară sau laterală a dispozitivului de preluare și a cuștii de eșuare. Dacă există un decalaj la un capăt, înseamnă că dispozitivul de preluare este nealiniat.
- Alinierea tensiunii: Tensiunea aplicată de mecanismul de preluare ar trebui să fie consecventă pe toată lățimea produsului. Puteți măsura tensiunea folosind un tensiometru în diferite puncte de-a lungul firului. Tensiunea inconsecventă poate duce la puncte slăbite sau strânse în cablul torsionat.
Verificarea elementelor de ghidare
- Ghiduri de sârmă: Verificați ghidajele de sârmă pentru alinierea corectă. Firele trebuie să treacă fără probleme prin ghidaje, fără îndoituri sau îndoituri. Utilizați o linie dreaptă pentru a verifica dacă ghidajele sunt în linie dreaptă. Ghidajele de sârmă nealiniate pot cauza frecarea firelor de părțile laterale, ceea ce duce la abraziune și la reducerea duratei de viață a firului.
- Ghidajele cablurilor: Similar ghidajelor de sârmă, ghidajele de cablu ar trebui, de asemenea, să fie aliniate corespunzător. Acestea asigură că cablul torsionat este ghidat cu precizie către mecanismul de preluare. Verificați alinierea ghidajelor de cablu folosind un instrument de aliniere cu laser sau inspectând vizual traseul cablului.
Acțiuni corective
Dacă în timpul inspecției sunt detectate nealinieri, trebuie luate imediat măsuri corective. Pentru dezaliniri minore, ajustări simple pot fi făcute folosind șuruburile sau șuruburile de reglare furnizate pe componentele mașinii. Cu toate acestea, pentru dezasamblari mai grave, poate fi necesară dezasamblarea și reasamblarea pieselor afectate. În unele cazuri, poate fi recomandabil să consultați manualul mașinii sau să contactați producătorul pentru îndrumări suplimentare.
Importanța verificărilor regulate de aliniere
Verificările regulate ale alinierii sunt esențiale pentru menținerea performanței mașinii de curățat țevi orizontale 100/3. În timp, componentele mașinii se pot deplasa din cauza vibrațiilor, uzurii sau manipulării necorespunzătoare. Efectuând verificări regulate de aliniere, puteți identifica și corecta aceste probleme înainte ca acestea să ducă la probleme mai semnificative, cum ar fi calitatea redusă a produsului, timpi de nefuncționare crescuti și costuri de întreținere mai mari.
Produse înrudite

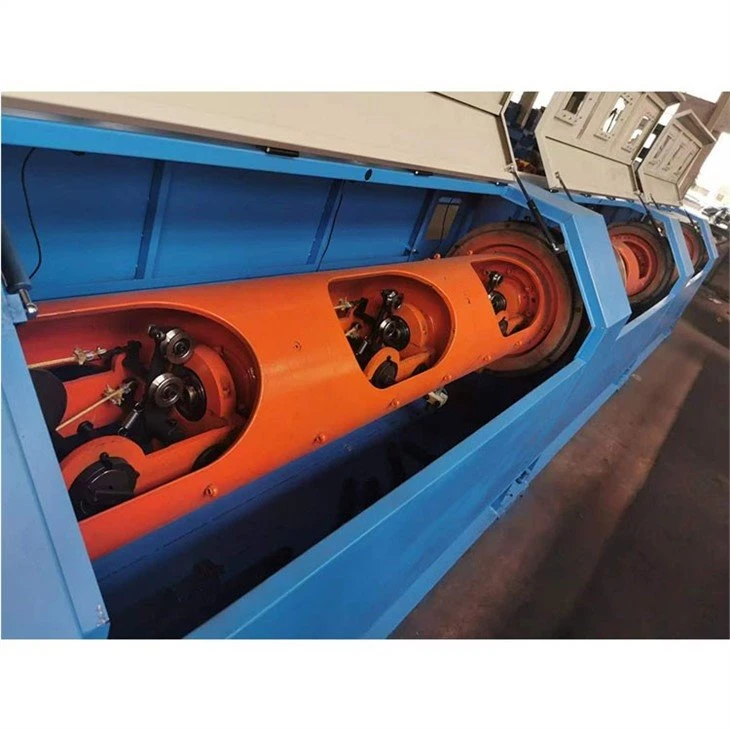

Dacă sunteți interesat de alte tipuri de mașini de eșuat, vă oferim și250/6 Mașină de curățat țevi orizontale, care este potrivit pentru operațiuni de eșuare la scară mai mare. În plus, al nostruMașină de eșuat cu dublu răsucireoferă o metodă diferită de torsionare pentru aplicații specifice de sârmă și cablu. Și pentru cerințe mai personalizate, avem165/18 Mașină pentru țevi orizontale, care oferă capabilități unice de eșuare.
Contactați-ne pentru achiziții
Dacă vă gândiți să cumpărați o mașină de curățat țevi orizontale 100/3 sau alte produse conexe, vă încurajăm să contactați echipa noastră pentru discuții și consultații aprofundate. Vă vom oferi informații detaliate despre produse, prețuri competitive și servicii post-vânzare excelente.
Referințe
- Manualul producătorului mașinii de curățat țevi orizontale 100/3
- Standarde din industrie pentru alinierea mașinii de întindere a sârmelor și cablurilor
- Literatură tehnică privind alinierea și întreținerea mașinilor
